| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | CE,RoHS,UL,ISO9001 |
| モデル番号 | ECN000-13P-24S-01F |

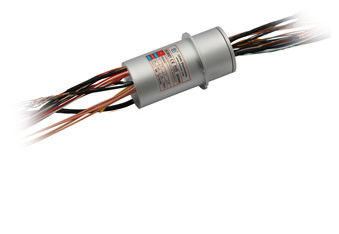

良質の高い率の映像信号繊維のスリップ リング製造業者そして製造者
データ伝送のための媒体として繊維光学のロータリージョイントは静止したからの回転部品へデータそして信号の大容量を送信するために、繊維のコネクター完全に設計されている
CENOは最高レベルの繊維光学のスリップ リング製造業者であり、製造者、私達は私達の顧客を常に提供する
信頼でき、良質の繊維光学のスリップ リングを使って。米国軍用規格か質を捜せば
保証されたプロダクトは、私達に連絡して自由に感じる。
選択
特徴
適用
指定
| 変数 | |||||
| 回路 |
14*10A、3*5A、2*2A、38*signal、 4*video信号、1*fiber |
保護等級 | IP54 | ||
| 評価の電圧 | 380VAC | 働く温度 | -40°C | + 80°C | ||
| 抵抗の絶縁材 |
500 MΩ@300VDC （力） 100 MΩ@300VDC （信号） |
回転速度 | 0~300rpm | ||
| 絶縁耐力 |
≥ 500V@50hz （力） ≥ 300V@50hz （信号） |
接触材料 | 金への金 | ||
| 電気騒音 | ≤ 70のmΩ （50のrpm） | 材料の収容 | アルミ合金の酸化白 | ||
| 働く湿気 | ≤60%RH | 設置方法 | 固定子はねじによって装置の固定軸線行う | ||
| 繊維のロータリージョイントの技術データ | |||||
| 繊維のタイプ | SM （9/125um） | チャンネル番号 | 1 | ||
| 失われる変更挿入すれば | <2dB （<1dB） | 力 | 23dBm | ||
外形図
Q:電気チャネルおよび液体または空気チャネルの組合せを用いる雑種設計を提供するか。
はい、CENOの空気/流動回転式連合および電気スリップ リングは1つの完全な解決に一緒に統合することができる。解決は液体、力、信号およびデータ転送のためにできる。私達は標準的なアセンブリおよびあなたの厳密な条件を満たすために注文の解決を両方提供する。あなたの要求と私達に相談する歓迎。
Q:私達はいかに私達の機械類に空シャフトのスリップ リングを取付けるか。
空シャフトの土台の方法
1）望ましい位置の位置はスリップ リング連合の各端のシャフトに均等に両方の止めねじをきつく締め。25 lb-in.へのトルク。
2）ルート配線および必要な関係をするため。配線がスリップ リングの自由な回転を制限しない注意してはいけない。
3）回転拘束タブの位置ねじか合せ釘（供給されない）。
フランジの土台の方法
1）は基盤の取付けにフランジの取り付け穴をプラスチックのためのねじを（供給されない）形作る平らな洗濯機および糸を取付けるために一直線に並べ。しっかりねじをきつく締めなさい。
2）ルート配線および必要な関係をするため。配線がスリップ リングの自由な回転を制限しない注意してはいけない。
3）回転拘束タブの位置ねじか合せ釘（供給されない）。
CENOの利点
チームの設計のメンバーはスリップ リングの分野で経験10年以上過す。オペレータは内部訓練によって重大なプロシージャすべてに修飾される取り組む。
なぜCENOを選びなさいか
CENOは研究開発、製造業および販売を従事させるスリップ リング分野の1つの技術的に会社である。私達は製品品質および信頼できる性能を保障するために装置および高精度テスト器械を進めた。設備区域は3000平方メートルをカバーし、中国で見つけられる。
名誉
ISO9001のセリウム、RoHS、耐圧防爆UL
サービスCENOは提供する
360°回転システムのためにofferring解決。
多くのおよびカスタマイズされた生産。
24時間、7daysコンサルタント サービス。
あらゆる360°回転システムのためのあなたの要求と私達に相談しなさい。私達は時機を得ているあなたの照会あなたに1つの停止サービスを答える提供する。
いつでも連絡してください
