| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | CE,RoHS,ISO9001,UL |
| モデル番号 | ECN000-02P-05P2-01F |

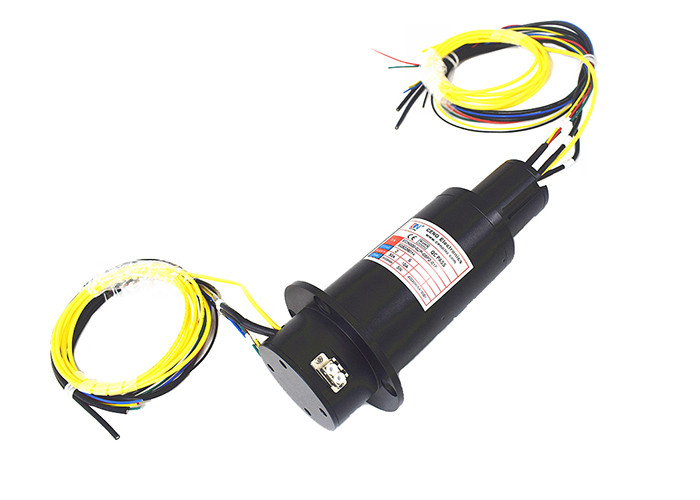

統合された繊維の波長1310~1550nmの光学ロータリージョイント1チャネル
ECN000-02P-05P2-01FはCENOの電子企業からの統合された繊維の光学ロータリージョイントである。30Aのための2つの回路、10Aのための5つの回路および波長1310/1550nmとの繊維光学のための1つのチャネルがある。それは-40°Cからの+70°C.に温度内の0~300rpmの速度で固定して働いている。そしてそれは湿気があるのの主に使用および熱いのパンかび、塩水噴霧試験の粗い環境に容易な多くの振動である。
指定
| ECN000-02P-05P2-01F | 指定 |
| 流れ及び回路 |
2つの回路* 30A、1500 VDC; 5つの回路* 10A、48VDC |
| 評価の電圧 | 1500 VDC/48VDC |
| 絶縁耐力 |
2つの回路30A:≥ 3000VDC@50Hz.60s.1mA 5つの回路10A:≥ 500VDC@50Hz.60s.1mA |
| 分離の抵抗 | ≥ 500MQ@1000VDC |
| 接触抵抗の浮遊 | ≤10mΩ |
| 導線のサイズ |
高圧ワイヤー2.5 mmの²のケイ酸ゲルの AF1.0mm ²ワイヤー |
| 導線の長さ |
回転子の端:600±20mm 固定子の端:600±20mm |
| 規定回転数 | 0~300rpm |
| 接触材料 | 貴金属 |
| 材料の収容 | ステンレス鋼 |
| 働く温度 | -40°C~+70°C |
| 保管温度 | -50°C~+80°C |
| 働く湿気 | ≥95% （凍結するなしで） |
| IPの保護等級 | IP54 |
| ワーキング・ライフ | 50 | 80，000,000の回転 |
| 純重量 | ≤ 1.7 Kg |
|
繊維 |
変数 |
| チャネル |
1 |
| 波長 |
1310/1550 nm |
|
繊維のタイプ |
単一モード |
|
挿入物の損失 |
<2> |
|
挿入物の変化 |
<0> |
|
接触のタイプ |
回転子:FC/PC;固定子:LC/PC |
|
リターン・ロス |
>40dB （単一モード） |
|
引張強さ |
3N （3mの外貝） |
|
内部に閉じ込められたタイプ |
Ø3mm |
|
耐用年数 |
50~80Million回転 |
|
最高の光学力 |
23dBm |
|
繊維のピグテールの長さ |
回転子:250+50mm繊維の接触FC/PC 固定子:固定子の両方1個のLC-LC複式アパート繊維のカップルの金属のアダプターは、接触LC/PC、および1.5mのジャンパーの長さを終える。 |
特徴
• 統合された力及び1つのcannel繊維信号
•低温-40°Cと固定して送信しなさい
•ほとんどの変数は任意である
適用
•自動機械
•山岳地帯
•計器
•油田。
任意
•回路番号及び流れ
•働く速度
•保護等級
•実用温度
外形図
