| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | ISO9001,CE,RoHS,UL |
| モデル番号 | RCN0404A |

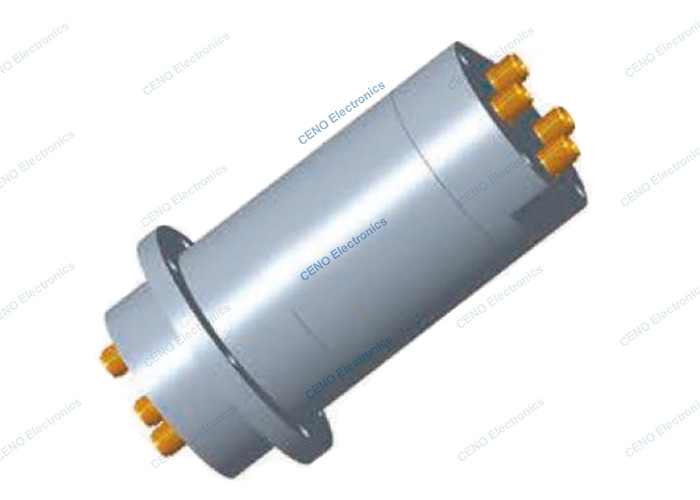

アンテナ スリップリング 4チャネル SMA-F ラジオ周波数回転関節
RCN0404Aは,RCNシステム製品に属するCENOの新しい製品である4チャネルRFロータリージョイントです.このシリーズのスリップリングは,レーダー産業のために設計された標準化されていないカスタマイズされたシリーズです.RF回転関節は,現在とシグナルを統合することができます周波数はDCから50GHzまで,チャンネル数は1~5まで.RF回転関節には安定した性能があります.EMC電磁互換性要件を満たす複数のレーダーアンテナシステムに広く使用されている.
特徴
申請
選択可能
仕様
|
RCN0404A |
仕様 | |||
| チャンネル | CH1 | CH2 | CH3 | CH4 |
| インターフェース | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) |
| 周波数範囲 | DC-4GHz | DC-4GHz | DC-4GHz | DC-4GHz |
| スタイル | 私は | 私は | 私は | 私は |
| 平均電源 | 50W | 10W | 10W | 10W |
| VSWR 最大 | 1.3 | 1.5 | 1.5 | 1.5 |
| VSWR WOW 最大 | 0.1 | 0.1 | 0.1 | 0.1 |
| 挿入損失,最大 | 1.3dB | 1dB | 1dB | 1dB |
| 挿入損失 ワオ マックス | 0.1dB | 0.1dB | 0.1dB | 0.1dB |
| 隔熱,分 | 55dB | 55dB | 55dB | 55dB |
| 段階安定,最大 | 1度 | 4度 | 4度 | 4度 |
| 作業速度 | 0~30回転/分 | |||
| 使用寿命,分 | 5×106ローテーション | |||
| トルク,マックス | 0.8Nm@通常の温度 | |||
| 材料 | アルミ合金 | |||
| 表面処理 | 電気伝導性酸化 | |||
| 純重量 | 700g | |||
| IPグレード | IP60 | |||
|
作業温度 貯蔵温度 |
-40°C~+70°C -50°C~+70°C |
|||
| 作業湿度 | 95% | |||
輪郭図
なぜCENOと
CENOは,スリップリング分野における技術的な企業で,研究開発,製造および販売に従事しています.製品品質と信頼性の高いパフォーマンスを保証するために先進的な機器と高精度試験機器を持っています施設の面積は3000平方メートルで 中国シェンゼンに位置しています
認証
ISO9001,CE,RoHS,UL,爆発防止
CENO 利点
エンジニアリングチームのメンバーは スリップリングの分野で10年以上の経験を持っています. 操作者は,重要な手順で働いています.
CENOが提供するサービス
24時間 7日間 コンサルタントサービス
量産とカスタマイズされた生産
360°回転システムへのソリューション
360°回転システムのためのあなたの要求を私たちに相談歓迎. 我々は,あなたの問い合わせに間に合うように1ストップサービスを提供します.
いつでも連絡してください
