| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | ISO9001,CE,RoHS,UL |
| モデル番号 | WCN02U-02 |

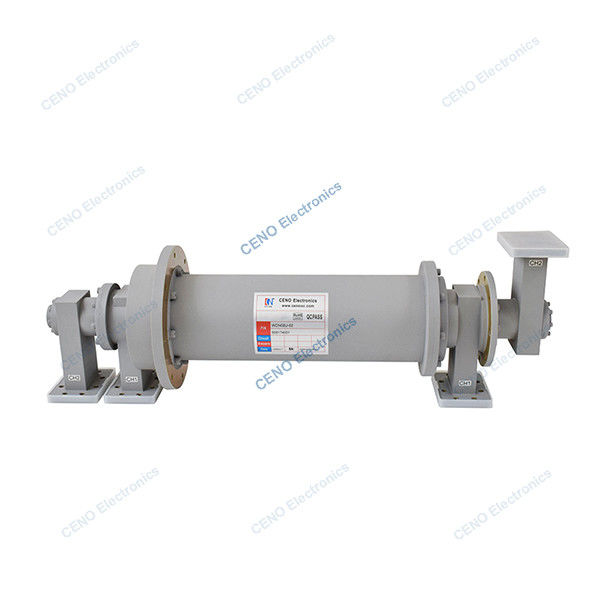

2チャネル付きの波導体スリップリング CPRG187G 周波数回転関節
WCN02U-02は2チャネルCPRG 187GのCENO波ガイドロータリージョイントである.波導体は,高周波電磁波 (マイクロ波やミリ波など) の伝送を導くために使用される構造要素である.通常は金属管または介電構造である.その動作原理は,閉ざされたまたは開いた境界内における電磁波の反射および伝播特性に基づいている.特定の周波数帯で効率的に電磁エネルギーを伝送し,伝送損失と放射線漏れを減らすことができます.
仕様
| チャンネル指定 | チャンネル1 | チャンネル2 |
| インターフェイスタイプ/材料/表面仕上げ | CPRG 187G / アルミ合金 / 染色 | CPRG 187G / アルミ合金 / 染色 |
| 周波数範囲 | 4.4-4.5GHz / 4.8-4.9GHz | 4.4-4.5GHz / 4.8-4.9GHz |
| ピークパワー能力 | 250KW/分 | 250KW/分 |
| 平均電源能力 | 1000KW/分 | 1000KW/分 |
| VSWR 最大 | 1.25 | 1.25 |
| 回転時の VSWR 変化,最大 | 0.1 | 0.1 |
| 挿入損失,最大 | 0.4dB | 0.5dB |
| ローテーションにおける挿入損失の変化,最大 | 0.1dB | 0.1dB |
| 隔離 | 60dB | |
| 動作温度 | -20°C~55°C | |
| 回転速度 | 10RPM最大,動作は6RPM | |
特徴
申請
選択可能
輪郭図
なぜCENOと
CENOは,スリップリング分野における技術的な企業で,研究開発,製造および販売に従事しています.製品品質と信頼性の高いパフォーマンスを保証するために先進的な機器と高精度試験機器を持っています施設の面積は3000平方メートルで 中国シェンゼンに位置しています
認証
ISO9001,CE,RoHS,UL,爆発防止
CENO 利点
エンジニアリングチームのメンバーは スリップリングの分野で10年以上の経験を持っています. 操作者は,重要な手順で働いています.
CENOが提供するサービス
24時間 7日間 コンサルタントサービス
量産とカスタマイズされた生産
360°回転システムへのソリューション
360°回転システムのためのあなたの要求を私たちに相談歓迎. 我々は,あなたの問い合わせに間に合うように1ストップサービスを提供します.
いつでも連絡してください
