| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | ISO9001,CE,RoHS,UL |
| モデル番号 | ECN000-08P-13S-03R-IP65 |

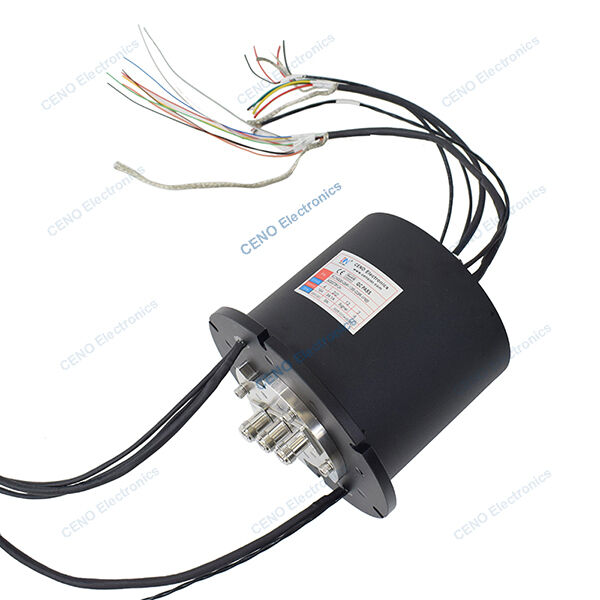

3 RFロータリージョイント 低温統合電源＆無線周波数スリップリング
ECN000-02P1-03S-02R-IP65は、低温環境に適した、回路、電力信号、および2チャンネルの無線周波数ロータリージョイントを組み合わせたCENO統合RFスリップリングです。CENO統合スリップリングは、電力スリップリング、forjs、RFロータリージョイント、空気圧/油圧チャネルなどのさまざまな伝送モジュールを高度に統合した多機能ロータリー接続ソリューションであり、複雑なシステムでの同時ロータリー伝送用に特別に設計されています。詳細については、お問い合わせください。
仕様
| ECN000-08P-13S-03R-IP65 仕様 | |||
| 電流と回路 | 4 * 10A;2*3A; 2*1A; 11*10信号; 1*485信号 | ||
| 定格電圧 | 0～220 VAC/VDC | ||
| 絶縁耐力 | ≥500VAC@50Hz; ≥300VAC@50Hz | ||
| 絶縁抵抗 | ≥500MΩ@500VDC; ≥100MΩ@300VDC | ||
| 接触抵抗波 | ≤30mΩ | ||
| 動作温度 | -40°C～+60°C; -45°C～+70°C | ||
| 動作湿度 | 60 %RH | ||
| IP保護等級 | IP65 | ||
| 動作速度 | 0～30rpm | ||
| 外径 | Ø150mm | ||
| 材料 | 貴金属/アルミニウム合金 | ||
| 設置 | フランジ設置 | ||
| 無線周波数ロータリージョイント | |||
| チャンネル | チャンネル1 | チャンネル2 | チャンネル3 |
| コネクタタイプ | N-F(50Ω) | N-F(50Ω) | N-F(50Ω) |
| 周波数範囲 | DC～2GHz | DC～800Hz | DC～800Hz |
| 平均電力（最大） | 20W | 20W | 20W |
| WSR（最大） | 1.3 | 1.3 | 1.3 |
| WSRC（最大） | 0.1 | 0.1 | 0.1 |
| 挿入損失（最大） | 0.4dB | 0.4dB | 0.4dB |
| 挿入変化（最大） | 0.15dB | 0.15dB | 0.15dB |
| 絶縁 | 70dB | 70dB | 70dB |
特徴
アプリケーション
オプション
外形図
CENOを選ぶ理由
CENOは、研究開発、製造、販売に従事するスリップリング分野の技術会社です。製品の品質と信頼性の高い性能を確保するために、高度な設備と高精度な試験機器を備えています。施設面積は3000平方メートルで、中国深センにあります。
認証
ISO9001、CE、RoHS、UL、防爆
CENOの利点
エンジニアリングチームのメンバーは、スリップリング分野で10年以上の経験があります。重要な手順で作業するオペレーターはすべて、社内トレーニングによって資格が与えられています。
CENOが提供するサービス
24時間、7日間のコンサルタントサービス。
大量生産とカスタマイズ生産。
360°回転システム向けのソリューション提供。
360°回転システムに関するご要望がございましたら、お気軽にご相談ください。お問い合わせにタイムリーに対応するために、ワンストップサービスを提供します。
