| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | CE,RoHS,ISO9001,UL |
| モデル番号 | ECN000-01S-01F-B |
1 つのファイバーと 1 つの RF 同軸を備えた光電気ハイブリッド スリップ リング

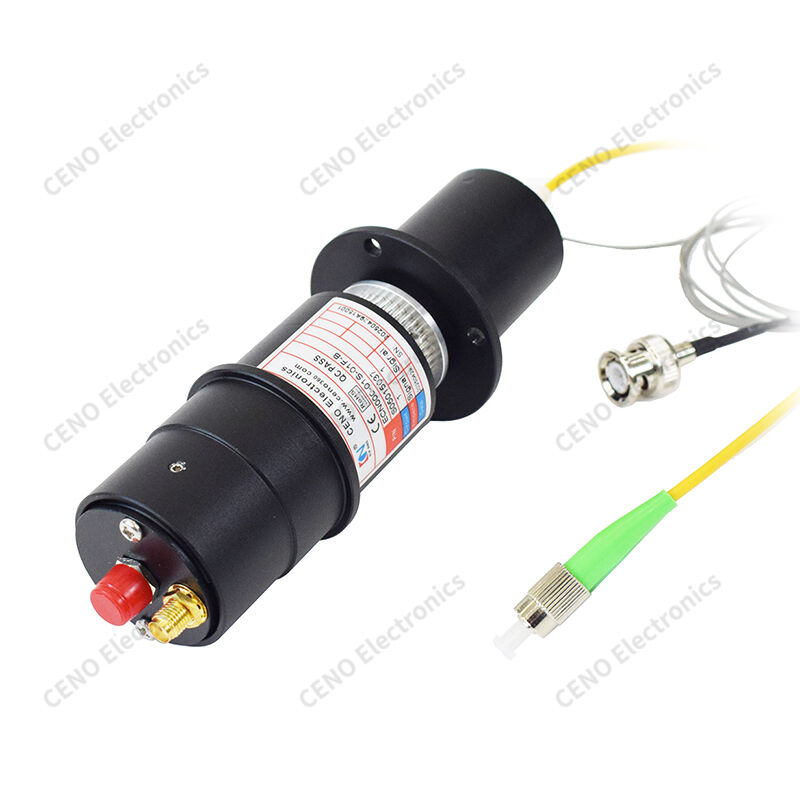

ECN000-01S-01F-B は、CENO 統合型光電ハイブリッド スリップ リングで、1 つのファイバー チャネルと 1 つの RF 同軸チャネルを単一ユニットに組み合わせ、光高速データと無線周波数信号を同時に送信しながら無限の 360° 連続回転を可能にします。完全にシールドされた黒色陽極酸化アルミニウムハウジングを備えた精密ロータリーカップリング構造を採用し、電磁干渉を効果的に隔離します。固定フランジ側に標準の ST ファイバーピグテールと同軸信号線を装備し、保護キャップ付き回転ローターエンドを備え、超低信号減衰で安定した高速回転をサポートし、ケーブルのねじれによる損傷のない光信号と RF 信号の混合伝送が必要な回転機器に最適です。
特徴
アプリケーション
オプション
仕様
|
ECN000-01S-01F-B |
仕様 |
|
保護等級 |
IP51 |
|
動作湿度 |
60%RH以下 |
|
動作温度 |
-40℃～+80℃ |
|
ケーブル仕様 |
同軸ケーブル RG178 |
|
動作電圧 |
AC/DC0～24V |
|
回路数/電流 |
1チャンネル×同軸信号 |
|
絶縁耐力 |
回路間 ≥500 VAC @ 50 Hz |
|
絶縁抵抗 |
≥500 MΩ @ 500 VDC |
|
接触抵抗変動値 |
≤30mΩ (50rpm時) |
|
動作速度 |
0～6000rpm |
|
ケーブルの長さ |
ローター側: 60 mm;ステータ側：1000mm |
|
接点材質 |
貴金属 |
|
ハウジング材質 |
アルミニウム合金 |
外形図
一体型スリップリングはCENO非標準シリーズです。特別な用途に応じた電源/信号+光ファイバーロータリージョイント設計で、電流、信号回路、光ファイバージョイントを統合します。その電流は最大数百アンペアに達し、その信号は関連するアプリケーションに基づいてあらゆる種類の信号タイプをカバーできます。光ファイバ接続には、信号チャネルから数十チャネルまでの多様なチャネルを備えたシゲルモードとマルチモードが含まれます。この種の統合スリップリングは優れた性能とさまざまな機能を備えており、オプションの電動クレーンに広く使用されています。
