| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | CE,RoHS,ISO9001,UL |
| モデル番号 | ECN000-01S-Z |

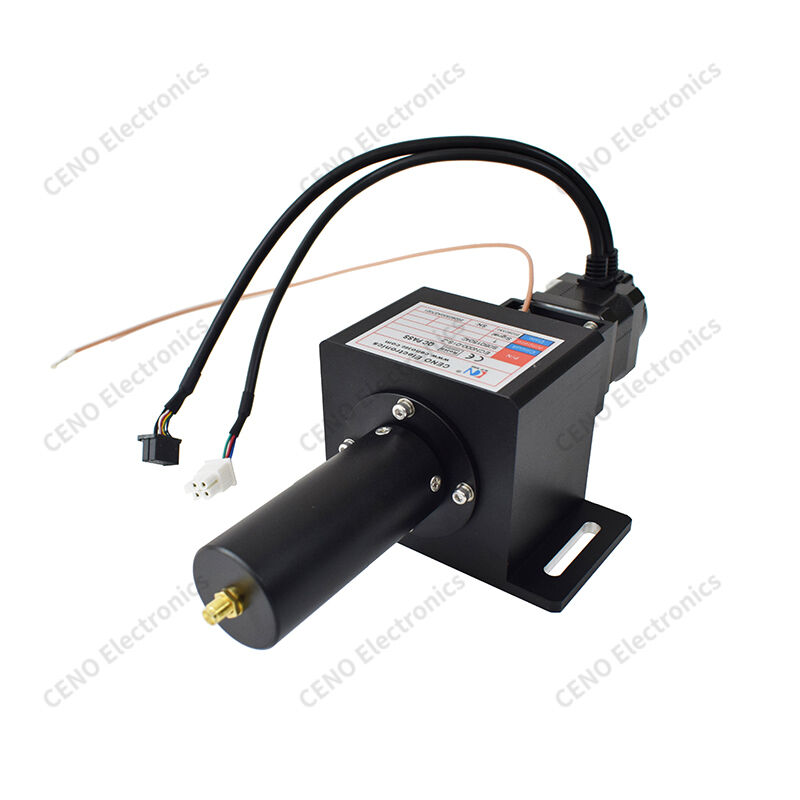

1 つの RF 同軸チャンネルを備えたハイブリッド スリップ リング
ECN000-01S-Z は、マルチチャンネル微弱電流制御回路と 1 つの RF 同軸チャンネルを組み合わせた CENO 統合ハイブリッド スリップ リングで、無制限の 360° 連続回転を可能にして、低電圧制御信号と高周波 RF 信号を同時に転送します。軸方向の振動を相殺し、内部の精密コンタクトアセンブリを保護する波形バッファコンポーネントと、柔軟な取り付けを可能にするスロット付きの調整可能な取り付けプレートを備えています。
特徴
アプリケーション
オプション
仕様
|
ECN000-01S-Z |
仕様 |
|
保護等級 |
IP51 |
|
動作湿度 |
60%RH以下 |
|
動作温度 |
-20℃～+60℃ |
|
動作電圧 |
AC240V |
|
回路数/電流 |
1チャンネル×高周波信号 |
|
絶縁耐力 |
回路間 ≥500 V @ 50 Hz |
|
絶縁抵抗 |
100MΩ@100VDC |
|
接触抵抗変動値 |
≤30mΩ（30rps / 15rps時） |
|
動作速度 |
0～2000rpm |
|
ケーブルの長さ |
ローター側: 300 mm;ステータ側：300mm |
|
接点材質 |
貴金属 |
|
ハウジング材質 |
アルミニウム合金、 サンドブラストと黒陽極酸化処理 |
外形図
一体型スリップリングはCENO非標準シリーズです。特別な用途に応じた電源/信号+光ファイバーロータリージョイント設計で、電流、信号回路、光ファイバージョイントを統合します。その電流は最大数百アンペアに達し、その信号は関連するアプリケーションに基づいてあらゆる種類の信号タイプをカバーできます。光ファイバ接続には、信号チャネルから数十チャネルまでの多様なチャネルを備えたシゲルモードとマルチモードが含まれます。この種の統合スリップリングは優れた性能とさまざまな機能を備えており、オプションの電動クレーンに広く使用されています。
