| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | CE,RoHS,ISO9001,UL |
| モデル番号 | RCN01-18HZ |

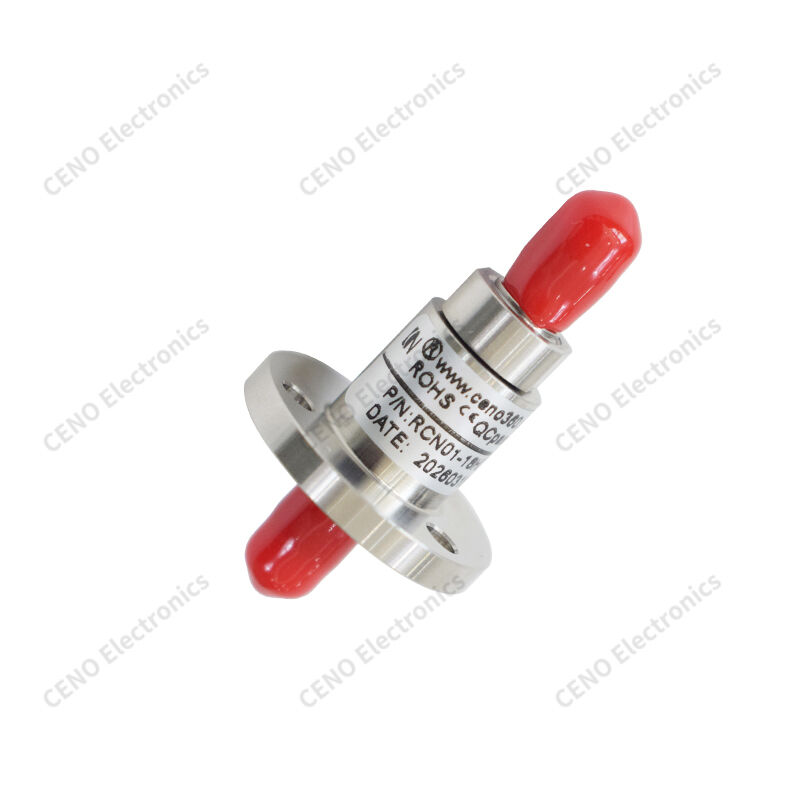

フレンズ・マウント・シングルチャネル RF回転関節
RCN01-18HZは,CENOのフレンズ式単チャンネルRF回転関節で,静止装置と回転装置間の高周波無線信号の連続360°回転伝送を可能にします.回転中に安定したインペダンスのマッチングを維持するために正確に加工された同軸内腔で構築低挿入損失と軽度のVSWR変動を実現する.不老鋼のハウジングと耐磨接触コーティングを採用することで,コンポーネントは一貫した長期的電気性能を保証します.この標準化された回転コネクタは,RoHS要件を満たしています周波数範囲,コネクタタイプ,マークオプションのカスタマイズが利用可能で,多様なマイクロ波テストとワイヤレス回転機器の要求を満たす.
特徴
申請
選択可能
仕様
|
RCN01-18HZ |
仕様 |
|
チャンネル |
1 |
|
インターフェースタイプ |
SMA-K (50Ω) |
|
周波数範囲 |
DC-18GHz |
|
平均パワー マックス |
100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz |
|
VSWR マックス |
1.25 |
|
VSWR バリアーション,最大 |
0.05 |
|
挿入損失,最大 |
0.3dB |
|
挿入損失変数,最大 |
0.05dB |
|
回転速度 マックス |
300回転/分 |
|
スタートトルク |
≤0.1Nm |
|
動作温度 |
-40°C+70°C |
|
貯蔵温度 |
-55°C~+85°C |
|
湿度 |
<95% |
|
住宅用材料 |
ステンレス鋼 |
|
保護評価 |
IP41 |
輪郭図
統合スリップリングはCENO非標準シリーズです.POWER/SIGNAL + FIBER OPTIC ROTARY JOINTは,電流,信号回路と光ファイバーの関節を統合するために,特別なアプリケーションに従って設計されています.その電流は数百アンペアに達し,その信号は,関連するアプリケーションの信号の種類をカバーすることができます.. 光ファイバージョイントは,シグエルモードとマルチモードを含む. 信号チャンネルからダースのチャネルにチャネルを分散する. この種の統合スライスリングは,良いパフォーマンスと様々な機能を得ます.その後,それは広くオプションの電気クレーンに使用されています.
