| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | CE,RoHS,UL,ISO9001 |
| モデル番号 | BHCN-C-13400-1060-66P-02EG |

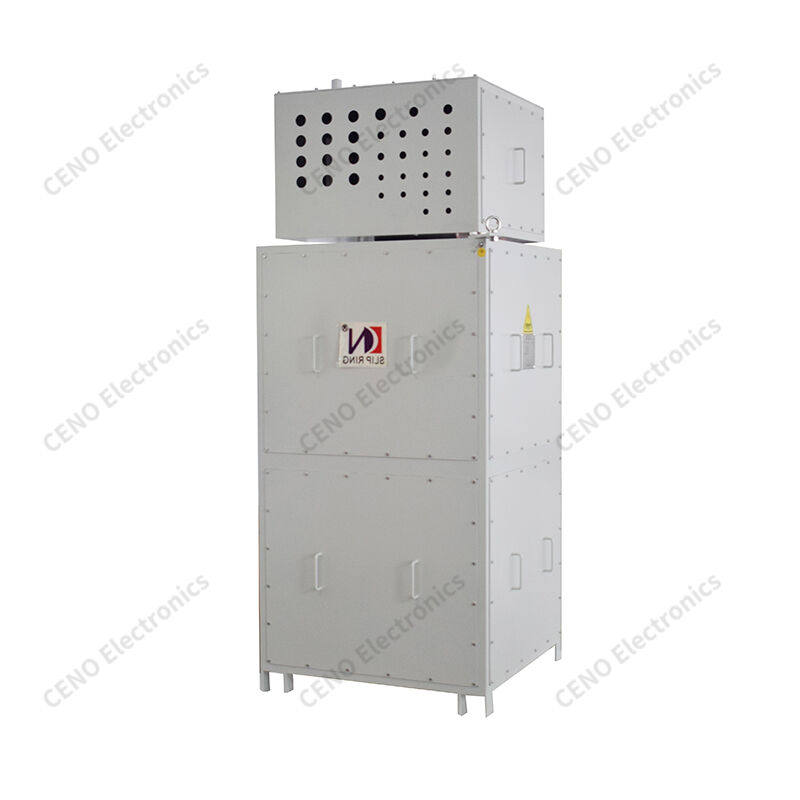

3層の炭素ブラシスリップリング
BHCN-C-13400-1060-66P-02EGは,巨大なチャネル容量を必要とする重用回転装置用に設計されたCENOカーボンブラシスリップリングである.改善された反干渉性能のために,電源と信号回路を分離する3階層の隔離コンパートメント設計を採用独立したサービスラッチと熱散用のマトリックス換気孔を備えた床に設置された脚とリフティングラグは,現場での配備を簡素化します.工場認証 大規模プロジェクト向け卸売ケーブルの扭曲を防止し,システム統合者によるフィールドメンテナンス作業量を軽減する一方で,一貫した電源と信号伝送を提供します.
特徴
申請
選択可能
仕様
|
BHCN-C-13400-1060-66P-02EG |
仕様 |
|
保護基準 |
IP54 |
|
作業湿度 |
<95% (20°Cで) |
|
作業温度 |
20°Cから+55°C |
|
作業速度 |
0°5回転/分 |
|
動作電圧 |
0°690 VAC/VDC |
|
リング/電流 |
1回路 × 400 A (PE); 12回路 × 400 A (690 VAC); 3回路 × 60 A (690 VAC); 4回路 × 60 A (380 VAC); 3回路 × 100 A (380 VAC) |
|
介電強度 |
≥1500 VAC @ 60 Hz任意の2つの回路の間 |
|
断熱抵抗 |
500 MΩ @ 500 VDC |
|
接触抵抗の変動 |
≤10 mΩ (50 rpmで測定) |
|
接触材料 |
銅グラフィット |
|
終了 |
螺旋式接続端末 |
|
メンテナンス |
定期的な保守が必要 |
|
|
|
|
動作電圧 |
0°230 VAC/VDC |
|
リング/電流 |
1回路 × 16A (IE); 2回路 × 10A (230V); シグナルのための63回路; 2つのギガビットイーサネットグループ |
|
介電強度 |
任意の2つの電源回路の間に ≥1000 VAC @ 50 Hz;任意の2つの信号回路の間に ≥300 VAC @ 60 Hz |
|
断熱抵抗 |
500 MΩ @ 300 VDC (電源) 100 MΩ @ 100 VDC (電源) |
|
接触抵抗の変動 |
≤30 mΩ (50 rpmで測定) |
|
接触材料 |
宝石/金の上に金 |
|
終了 |
交差箱 |
|
メンテナンス |
メンテナンスなし |
|
|
|
|
ローテーションタイプ |
リングは回転し,ブラシは静止します |
|
設置方法 |
ローターの端は駆動ブロックで動いている.ステーターの端はボルト付きである. |
|
ハウジング素材 |
Q235A鋼,RAL 7035塗装仕上げ |
|
ほか |
温度調節スイッチで制御される 220V,200Wのヒーター |
輪郭図
