| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | CE,RoHS,ISO9001,UL |
| モデル番号 | ECN000-08P5-02P2-01F |

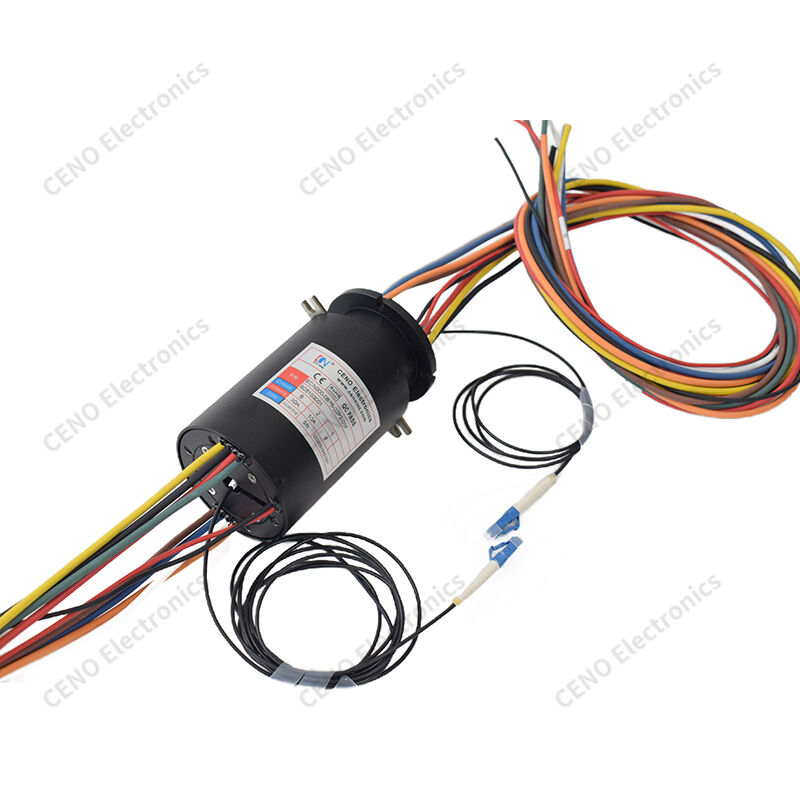

360度連続回転用光電ハイブリッドフランジスリップリング
ECN000-08P5-02P2-01F は、CENO の光電ハイブリッドフランジスリップリングで、電気接点モジュールと光ファイバーロータリージョイントを組み合わせたものです。360度連続無制限回転をサポートし、電力、制御信号、および高速光データを同時に伝送します。金合金接点は安定した電気性能を保証し、独立した光学ユニットは低損失の光通信を実現します。CEおよびRoHS認証済みで、OEM回転機器およびバルク産業用回転システムアセンブリ用に設計されています。
特徴
応用
オプション
仕様
|
ECN000-08P5-02P2-01F |
仕様 |
|
保護等級 |
IP65 |
|
動作湿度 |
10～90% RH以下 |
|
動作温度 |
-30℃～+80℃ |
|
ワイヤー仕様 |
AWG12#錫メッキテフロン; AWG17#錫メッキテフロン |
|
動作電圧 |
0～350 VDC |
|
回路数/電流 |
8回路×30A; 2回路×10A |
|
絶縁耐圧 |
1000 VAC @ 50 Hz (P) (2回路間) |
|
絶縁抵抗 |
300 MΩ @ 500 VDC (P) 以上 |
|
接触抵抗変動 |
30 mΩ以下 (50 rpm動作時) |
|
ワイヤー長 |
ローター: 1000 mm; ステーター: 2000 mm |
|
動作速度 |
0～250 rpm |
|
取り付け方法 |
ステーター端はフランジで固定; ローター端はフラットポジションで駆動 |
|
接触材料 |
貴金属 |
|
ハウジング材料 |
ステンレス鋼+アルミニウム合金 |
|
|
|
|
チャンネル数 |
1 |
|
ファイバーモード |
シングルモード (9-125 μm) |
|
動作波長 |
1310/1550 nm |
|
挿入損失 |
1.5 dB以下 |
|
リターンロス |
40 dB以上 |
|
ケーブル長 |
ステーター: 2000 mm, ローター: 1000 mm |
|
コネクタタイプ |
両方LC |
外形図
統合スリップリングはCENO非標準シリーズです。電力/信号+光ファイバーロータリージョイントは、特殊なアプリケーションに合わせて設計されており、電流、信号回路、および光ファイバージョイントを統合しています。電流は数百アンペアまで、信号は関連アプリケーションに基づいてあらゆる種類の信号タイプをカバーできます。光ファイバージョイントには、シングルモードとマルチモードがあり、信号チャンネルから数十チャンネルまでの多様なチャンネルがあります。この種の統合スリップリングは、優れた性能と多様な機能を持っており、オプションの電動クレーンに広く使用されています。
