| 起源の場所 | 中国 |
| ブランド名 | CENO |
| 証明 | CE,RoHS,ISO9001,UL |
| モデル番号 | ECN000-08P-54S-02F |
海洋仪器和工厂自动化的光电滑环

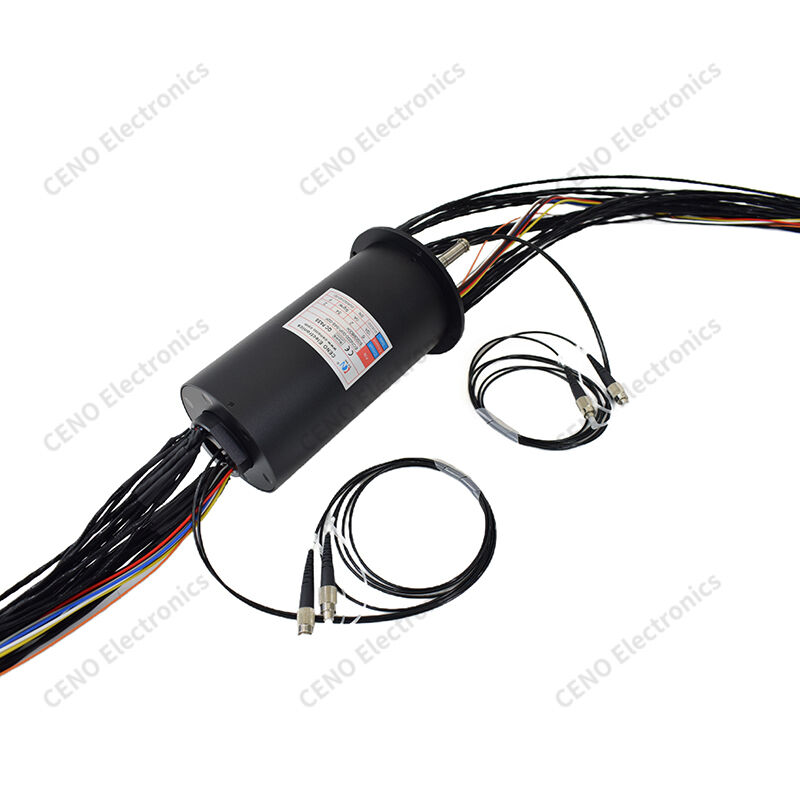

ECN000-08P-54S-02F 是 CENO 法兰式光电滑环，采用实心旋转轴，集成了电接触组件和光纤旋转耦合器。它能够实现无限制的 360° 旋转，传输电源、控制命令和高速光数据。贵金属触点确保稳定的电气性能。独立的光路可将信号衰减降至最低。CE 和 RoHS 认证，专为重型 OEM 旋转机械和批量系统集成而设计。
特点
应用
可选
规格
|
ECN000-08P-54S-02F |
规格 |
|
防护等级 |
IP51 |
|
工作湿度 |
60% RH 或以下 |
|
工作温度 |
-40 ~ +55°C |
|
储存温度 |
-50~+70°C |
|
电线规格 |
AWG14#/22# 镀锡特氟龙 @UL；双芯绞合屏蔽电缆（0.14 mm²）；CAT5e |
|
工作电压 |
0–220 VAC/VDC |
|
电路/电流数量 |
6 路 × 10 A (220 V)；2 路 × 5 A (24 V)；44 路 × 信号；2 组 × RS422 |
|
介电强度 |
两个电路之间（电源）≥1000 VAC @ 50 Hz；两个电路之间（信号）≥300 VAC @ 50 Hz |
|
绝缘电阻 |
500 VDC 下（电源）≥500 MΩ；100 VDC 下（信号）≥100 MΩ |
|
接触电阻波动 |
（50 rpm 运行时）≤30 mΩ |
|
电缆长度 |
转子：1000 mm；定子：1000 mm |
|
工作速度 |
0–100 rpm |
|
安装方式 |
转子端和定子端均用法兰固定 |
|
触点材料 |
贵金属 |
|
外壳材料 |
铝合金，喷砂和黑色阳极氧化 |
|
其他 |
符合 GJB150.16A-2009 振动测试 |
|
|
|
|
光纤模式 |
单模 |
|
通道数 |
2 |
|
工作波长 |
1310/1550 nm |
|
插入损耗 |
≤3.0 dB |
|
回波损耗 |
≥45 dB |
|
电缆长度 |
转子：1000 mm，定子：1000 mm |
|
连接器类型 |
FC/FC |
外形图
集成滑环是 CENO 非标系列。电源/信号 + 光纤旋转连接器根据特殊应用设计，集成了电流、信号电路和光纤连接器。其电流可达数百安培，信号可根据相关应用覆盖所有信号类型。光纤连接器包括单模和多模，通道数从单通道到几十个通道不等。这种集成滑环性能优良，功能多样，广泛应用于选配的电动起重机。
